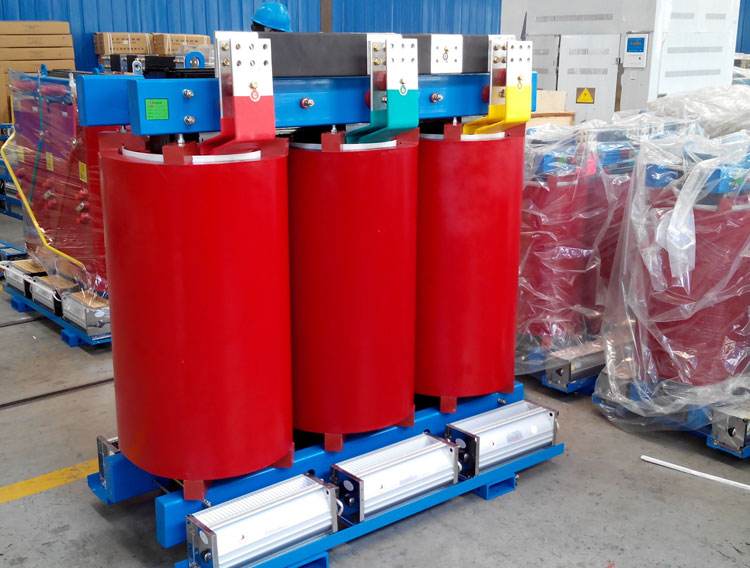

干式變壓器通常是有三股線進行組成的，一股線是地線，一股是火線，最后一個是零線，其中的火線和零線是本身就有的，對于地線是需要自己確定地線的位置進行去連接的，這是一個比較麻煩的事情，干式變壓器的地線的了解需要進行遵循相關的原則的，安裝要有相關的標準的，這樣的話干式變壓器才能夠獲得比較好的效果的。

　　接地阻值不大于4歐姆,用鍍鋅角鋼2.5米長打入地下做接地極。要是還不行就在2.5米遠的位置再打入一根同規格的角鋼，然后用40X4的鍍鋅扁鋼連接。干式變壓器的接地線用35平方的銅芯單芯電纜連接。較簡單，用50X50X5的鍍鋅角鋼2.5米長打入地下做接地極，接地阻值不大于4歐姆，如達不到要求，需再在2.5米遠的位置再打入一根同規格的角鋼，然后用40X4的鍍鋅扁鋼連接。干式變壓器的接地線用35平方的銅芯單芯電纜連接。將避雷器的接地端，干式變壓器的中性線接地端和干式變壓器外殼連在一起，可靠的接在這個接地極上。阻值還達不到要求的話，可澆些鹽水。

　　干式變壓器的地線的連接要注意相關的方式和線路的連接，最大程度的進行確保連接的質量和效率，這樣既保證了安全，又保證了相關的技術性和應用性，是一種比較好的工作!
