供應SCB11/SCB13干式變壓器

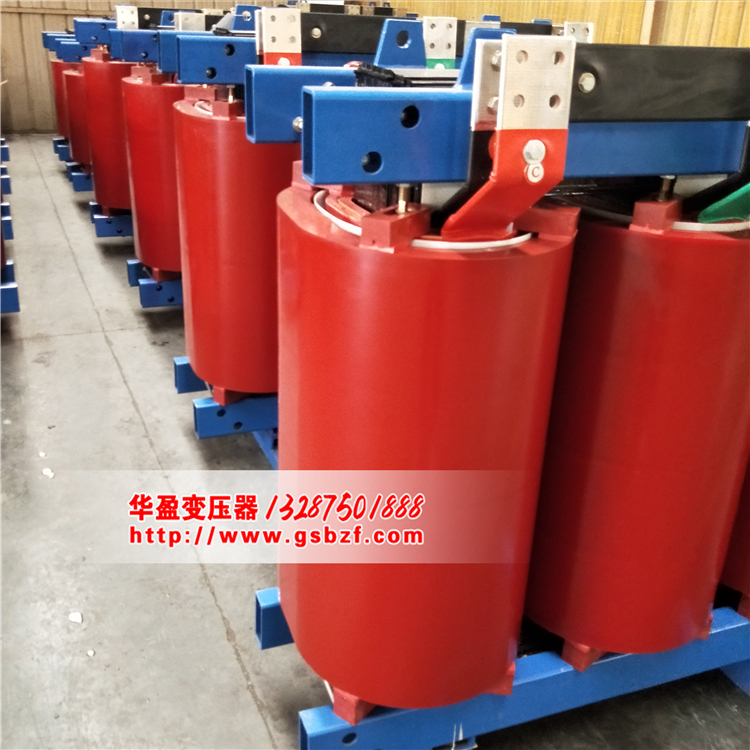

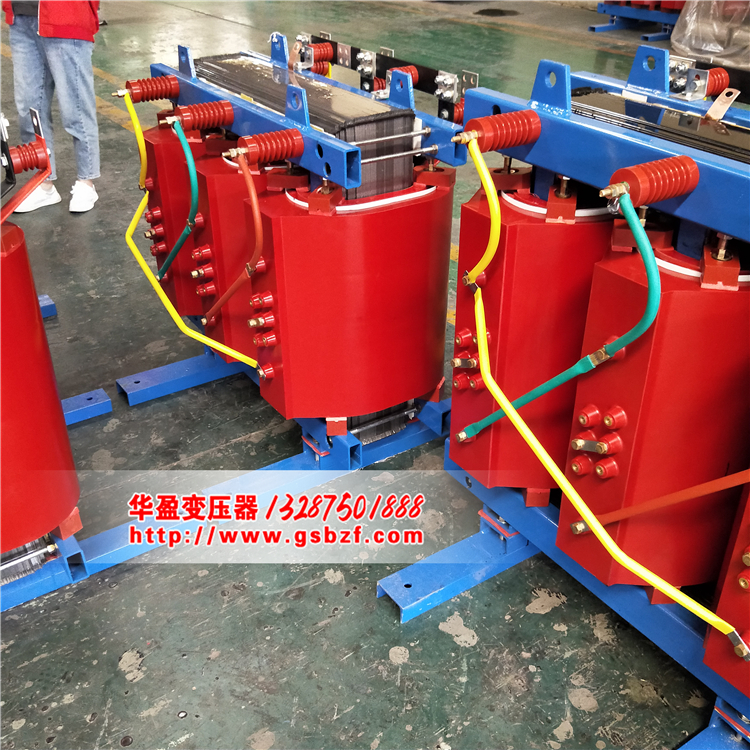

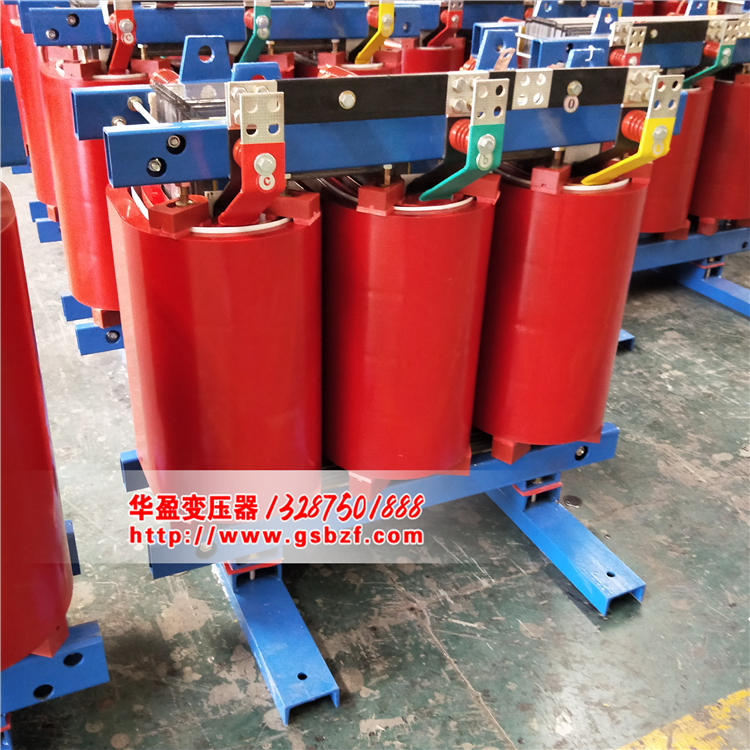

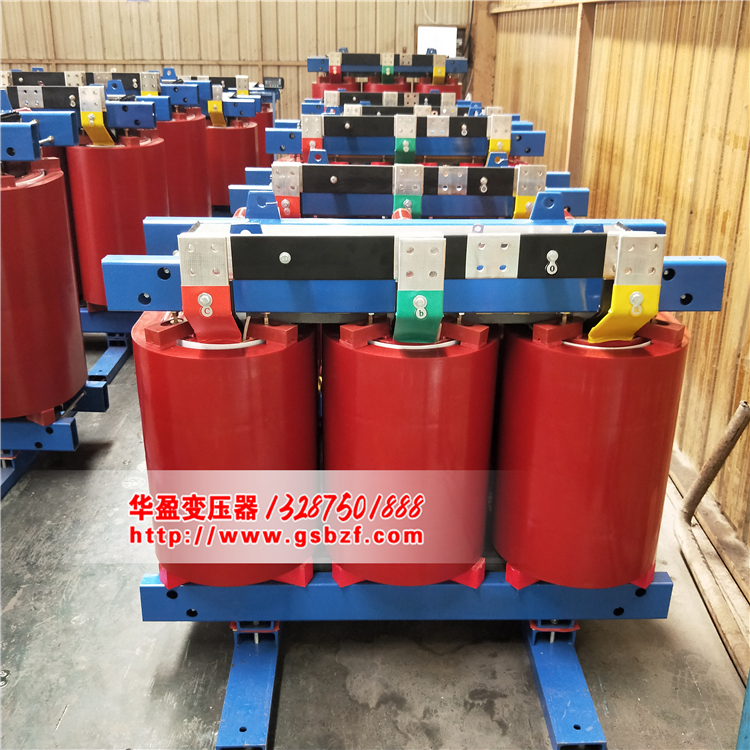

SCB11/SCB13干式變壓器
|
概 述 華盈集團生產的SCB11/SCB13干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力 下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變 壓器。是城市電網改造的優秀產品，特別適用于城市電網、高層建筑、商務中心、劇院、賓館、隧道、地 鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。 |

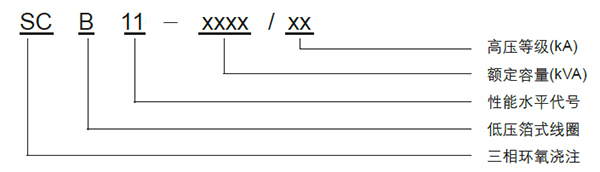

型號及其含義：
產品正常使用環境
海拔高度：≤1000m； 環境溫度：
最高溫度：40℃；
最低溫度：-25℃（戶外干式變壓器）； 最低溫度：-5℃（戶內干式變壓器）； 最高月平均溫度：30℃； 最高年平均溫度：20℃；
周?chē)諝庀鄬?duì)濕度應低于93%，線圈表面不應出現水滴； 三相變壓器的三相電源電壓應近似對稱；
電源電壓波形應近似于正弦波。
國家標準：
GB1094.1 《電力變壓器 第1部分：總則》
GB1094.11 《電力變壓器 第11部分：干式電力變壓器》
GB/T10228 《干式電力變壓器技術參數和要求》
GB311.1 《高壓輸變電設備的絕緣配合》
GB/T311.2 《絕緣配合 第2部分：高壓輸變電設備的絕緣配合使用導則》
GB/T311.6 《高電壓試驗技術 第5部分：測量球隙》
GB50150 《電氣裝置安裝工程 電氣設備交接試驗標準》
GB/T5273 《變壓器、高壓電器和套管的接線端子》
GB/T17211 《干式電力變壓器負載導則》
GB/T191 《包裝儲運圖示標志》
GB/T2900.15 《電工術語 變壓器 互感器 調壓器和電抗器》
JB/T10088 《6kV～500kV級電力變壓器聲級》
產品特點：
? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。
? 華盈集團生產的產品性能參數均優于GB和IEC標準。
? 安全、難燃、防火、無污染，可直接安裝在負荷中心。
? 免維護、安裝便捷、綜合運行成本低。
? 可靠性高、機械強度高。
? 抗震能力強。
? 防潮、抗腐蝕。
? 過載能力強，在無風冷的情況下可以120%負荷長期運行。
? 適用于：人口密集，場所狹窄的市區變電站。
華盈SCB11/SCB13干式變壓器產品參數：
10kV系列
|
型號 |
電壓組合 |
聯結組標號 |
空載損耗(W) |
負載損耗(W) |
重 量 |

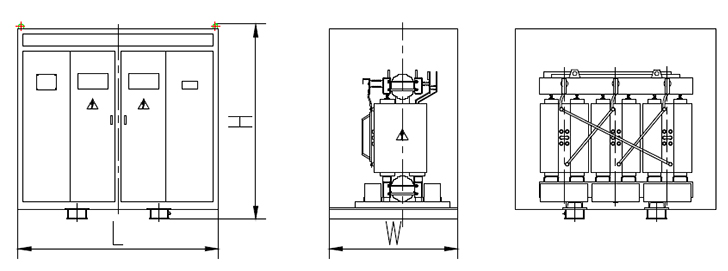

本體尺寸 (mm) L*W*H |
外殼尺寸 |
帶外殼總重 |
阻抗電壓（%） |
|
|
高壓 |
低壓 |
|||||||||
|
SC11-30 |
6,6.3, |
0.4 |
Dyn11 Yyn0 |
168 |
710 |
250 |
680*450*640 |
1080*850*1020 |
400 |
4 |
|
SC11-50 |
238 |
1000 |
300 |
700*450*640 |
1100*850*1040 |
450 |
||||
|
SC11-80 |
322 |
1380 |
430 |
860*450*760 |
1260*850*1150 |
600 |
||||
|
SC11-100 |
350 |
1570 |
630 |
920*780*900 |
1500*1300*2200 |
830 |
||||
|
SC11-125 |
413 |
1850 |
700 |
920*780*950 |
1500*1300*2200 |
900 |
||||
|
SC11-160 |
476 |
2130 |
800 |
920*780*1000 |
1500*1300*2200 |
1000 |
||||
|
SC11-200 |
540 |
2530 |
950 |
1100*780*960 |
1800*1300*2200 |
1150 |
||||
|
SC11-250 |
620 |
2760 |
1100 |
1100*650*1150 |
1800*1300*2200 |
1300 |
||||
|
SC11-315 |
750 |
3470 |
1300 |
1100*940*1150 |
1800*1300*2200 |
1500 |
||||
|
SC(B)11-400 |
840 |
3990 |
1500 |
1100*940*1200 |
1800*1300*2200 |
1800 |
||||
|
SC(B)11-500 |
1005 |
4880 |
2000 |
1350*940*1200 |
2000*1500*2200 |
2250 |
||||
|
SC(B)11-630 |
1170 |
5880 |
2050 |
1350*940*1300 |
2300*1500*2200 |
2300 |
||||
|
SC(B)11-630 |
1132 |
5960 |
2050 |
1400*940*1130 |
2300*1500*2200 |
2300 |
6 |
|||
|
SC(B)11-800 |
1330 |
6960 |
2350 |
1450*940*1140 |
2300*1500*2200 |
2600 |
||||
|
SC(B)11-1000 |
1500 |
8130 |
2750 |
1500*940*1250 |
2300*1500*2200 |
3000 |
||||
|
SC(B)11-1250 |
1820 |
9690 |
3100 |
1500*940*1300 |
2300*1800*2200 |
3300 |
||||
|
SC(B)11-1600 |
2130 |
11730 |
3600 |
1550*940*1410 |
2300*1500*2200 |
4000 |
||||
|
SC(B)11-2000 |
2905 |
14450 |
4600 |
1650*1190*1780 |
2400*1600*2200 |
5000 |
||||
|
SC(B)11-2500 |
3455 |
17170 |
5500 |
1720*1190*1800 |
2500*1600*2200 |
6000 |
||||
