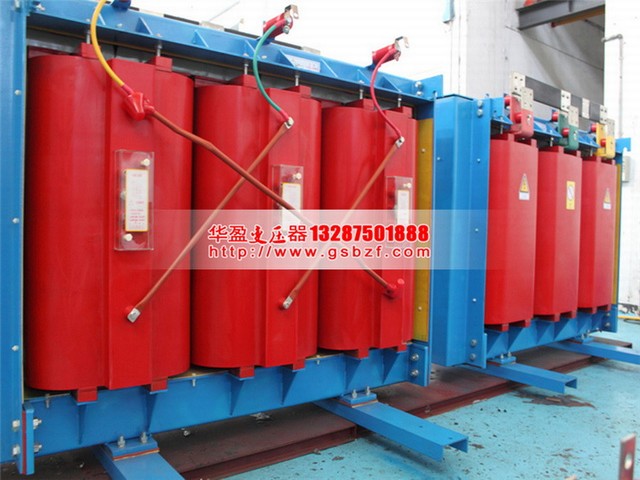

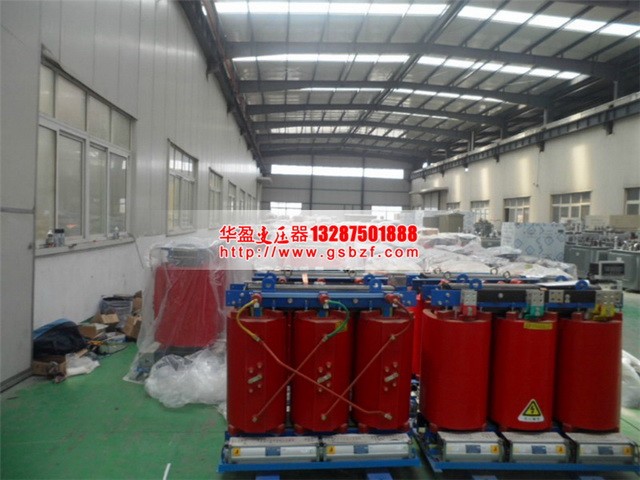

SCB10-630KVA干式變壓器材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。SCB10-630KVA干式變壓器具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

　　1.1、采用專有的干式變壓器局放控制工藝與澆注內應力控制技術，將澆注干式變壓器的內部絕緣控制在理想的狀態，從而確保了干式變壓器關鍵性能。

　　1.2、在設計過程中對產品的場強進行分析計算，通過調整相關參數使各部件場強均在絕緣材料起始場強的75%以下，保證了產品的先進技術性能。

　　1.3、進行產品設計時預先將相關性能參數引入至設計的相關環節，使產品的設計輸入已含相關要求，使輸出更加符合需要。

　　2.型號及含義：

　　3.性能特點：

　　3.1安全、防火、無污染，可直接運行于負荷中心。

　　3.2采用德國HTT技術，機械強度高、抗短路能力強、局部放電小、熱穩定性好、可靠性高、使用壽命長。

　　3.3低損耗、低噪音、節能效果明顯、免維護。

　　3.4散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

　　3.5防潮性能好，適應高濕度和其它惡劣環境中運行。

　　3.6可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動，停止風機，并有報警，跳閘等功能設置。

　　3.7體積小、重量輕、占地空間少，安裝費用低。

　　4.結構特點：

　　4.1鐵芯選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗，空載電流和鐵芯噪音。

　　4.2高壓線圈采用優質F級絕緣的銅導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊，抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝橫經真空干燥后澆注，整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔，空穴。

　　4.3低壓線圈采用箱式結構，有效地解決了低電壓，大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。線制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。

　　SCB10-630KVA干式變壓器性能特點

　　a、SCB10-630KVA干式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/span>

　　c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至***低。

　　d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。

　　e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

　　f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了SCB10-630KVA干式變壓器的使用壽命。
