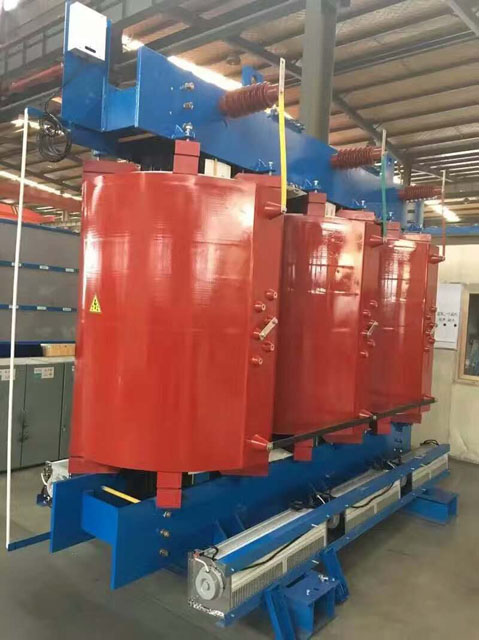

干式變壓器關鍵原理便是電磁感應，運用了電磁間的彼此感應來轉換電壓、電流和阻抗。它的主要組成部件是初級線圈、次級線圈也有次新。目前，這類變壓器正被廣泛的用到了電氣設備的電源上邊。它的工作原理便是電磁互感應，干式變壓器的構成構造關鍵是這樣的。

　　1、器身

　　也就是電氣自身，關鍵涵蓋了鐵心、繞阻和絕緣這三個構成部分。

　　2、變壓器油

　　變壓器油是干式變壓器不可以缺乏的一個重要組成部分。

　　3、油箱

　　跟一般的變壓器差不多，油箱也是部件之一。

　　4、冷卻裝置

　　變壓器的冷卻裝置一直都格外重要，尤其是這種用于電器設備里的變壓器，冷卻裝置的安全系數尤為重要。

　　5、調壓裝置

　　為了適應不同場合的需要，調壓裝置的設置是為了促使變壓器可以很好的適應各種電壓要求狀況。

　　6、保護設備

　　這個設備是一個通稱，涵蓋了吸濕器、安全氣道、氣體繼電器、儲油柜和測溫裝置。

　　7、出線套管

　　這個是個常規部件，但也是這種變壓器不可以沒有的部件之一。

　　關鍵構成部件詳細

　　1、鐵芯材料：

　　變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼板里加入硅能減少鋼板的導電性，提升電阻，它可降低渦旋，使之消耗降低。我們一般稱為加了硅的鋼板為硅鋼片，變壓器的品質所用的硅鋼片的品質有很大的關系，硅鋼片的品質一般用磁通密度B來描述，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，

　　2、繞制變壓器一般用的材料有

　　絲包線，沙包線，絲包線，*常見的絲包線。針對導線的規定，是導電性能好，絕緣漆層有充足耐溫性能，而且要有一定的抗腐蝕能力。一般情況下*好用Q2型號高強度聚酯絲包線。

　　3、絕緣材料

　　在繞制變壓器中，線圈框架層間的防護、繞阻間的防護，均要應用絕緣材料，一般的變壓器架構材料可用酚醛紙板制作，固層可用聚脂薄膜或電話紙作防護，繞阻間可用黃臘布作防護。

　　4、預浸材料：

　　變壓器繞制之后，還要過*后一道工序，便是預浸絕緣漆，它能提高變壓器的沖擊韌性、提升絕緣性能、延長使用壽命，一般情況下，可采取甲酚面漆做為預浸材料。

　　干式變壓器接線圖

　　理論上，干式變壓器的工作原理類似三個獨立的單相變壓器，其共有環路，其中外環路的磁路比中心環路的磁路長。

　　在干式變壓器中，我們通過從星形連接到三角形連接來調節轉換。在混和連接的情形下，一次側和二次側的主電壓之比不等于匝數比例。轉換比計算方法是，在滿載前提下，主一次電壓和二次電壓比例與匝數比例無關。

　　干式變壓器連接方式：星型、三角形和鋸齒狀連接

　　變壓器的繞組能夠有多種連接方式：星型、三角形或鋸齒狀連接。連接種類必須在變壓器的銘牌上特定。星型、三角形或鋸齒狀連接用字母Y、D和Z表明*高電壓側，Y、D和Z表明*低壓側。假如中性線連接到獨立的端子，則髙壓側的代碼應為YN或ZN，低壓側的代碼應為YN或ZN。全部連接類別的相同點是，變壓器的相位端子在高壓側標記為1U、1V和1W，在低壓側標記為2U、2V和2W。任何代表繞阻中性線的節點標記為1N或2N。

　　使我們探討三種*常見的干式變壓器連接：

　　星形連接

　　在星形連接的情形下，三個繞阻在其節點連接在一起。節點代表繞阻的中性線。髙壓側用Y表明星形連接，低壓側用Y表明星形連接。適用范圍：此連接種類用以低壓和高電壓及其低電流。

　　三角形連接

　　在這種情況下，繞阻的兩邊如圖所示連接在一起。大家可以看到兩邊連在一起。三角形連接用D或D表明。適用范圍：此連接方式主要用于高額定電壓和低壓。

　　坎坷連接

　　每相由不等邊的兩大相等的繞阻構成。因此，每個環路上有2個相位的一部分，每個環路上的一個繞阻在節點處連接在一起。Z或Z表明之字形連接。這類連接種類必須比星型或三角形連接多15.5%的繞阻，進而產生更大和更昂貴的變壓器。適用范圍：主要用于相間及中性線可能出現負載不均衡的場所。

　　矢量組

　　變壓器中所有繞阻連接由矢量群符號表示。此標記根據數據檢索(比如Dny11)表明繞阻連接以及相對相位偏移。矢量組的數值指標來自于當高壓繞組(1U)的相電壓手在12點多時相電壓手(2U)所處的時鐘小時圖。系統相序應為1U、IV、1W或R、s和T。以下是*普遍連接：Dd0、Dyn5、Dyn11、Yyn0、Yd1、Yd11、Dz0、Yz1和Yz11。
